Flangia ASTM A105
Tipo: SO, SW, BL, WN, LJ, occhiali, orifizio ecc.
Dimensioni: 1/2"-48", DN10-DN4000
Classe: 75#-2500#, PN6-PN100
Norma: ASME, BACCANO, EN, JIS, BS
Flangia ASTM A105 Descrizione
Flangia ASTM A105è realizzato in acciaio al carbonio forgiato con una composizione chimica che comprende carbonio, manganese, fosforo, zolfo, silicio, rame, nichel, cromo, molibdeno e vanadio. Il carico di snervamento minimo della flangia è 250 MPa e la resistenza alla trazione minima è 485 MPa. Il materiale è duro con una durezza Brinell di 187.Flange in acciaio al carboniosono disponibili in diverse classi di pressione come Classe 150, Classe 300 e fino alla Classe 2500 e da PN6 a PN64. Vi preghiamo di contattarci per i prezzi e ulteriori informazioni sulle flange.
Flangia in acciaio al carbonio a105 personalizzata in fabbrica, Siamo fornitori di produttori di flange ASTM a105n, contattaci per ottenere listino prezzi, dimensioni e campione gratuito!

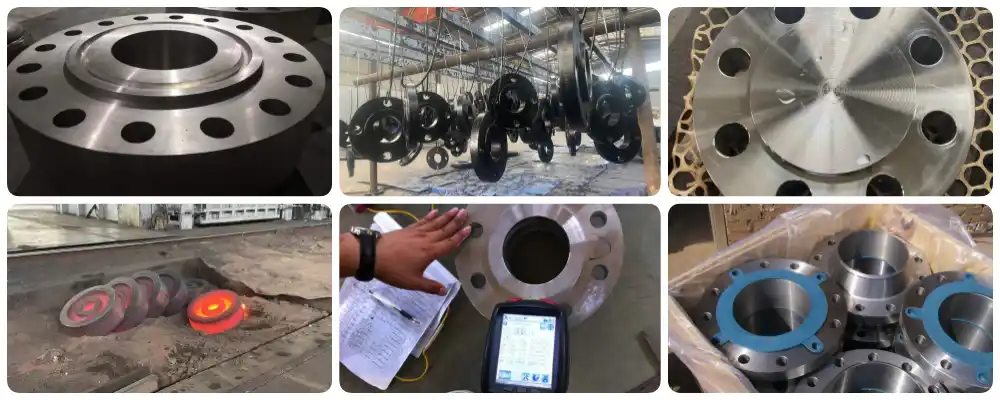

Perché scegliere il produttore statunitense di flange ASTM A105?
- EN10204/3.1B
- Certificato delle materie prime
- Rapporto di prova radiografica al 100%.
- Rapporto di ispezione di terze parti, ecc
- Spettrografo a lettura-diretta
- Macchina per prove idrostatiche
- rilevatore di raggi X-
- Rilevatore di difetti trasonici dell'interfaccia utente
- Rilevatore di particelle magnetiche
specifica della flangia astm a105
|
Specifiche |
Flange A105 |
|
gamma di dimensioni |
Da 1/2" (15 NB) a 48" (1200 NB) DN10~DN5000 |
|
Standard di dimensione |
ASME B16.5, dimensioni: 1/2″ ~ 24″, flangia Astm A105 Classe 150 fino a Classe 2500, FF/RF/RTJ. ASME B16.47, dimensioni: 26″ ~ 60″, da Classe 75 a Classe 900, FF/RF/RTJ. |
|
Norma DIN |
6, 10, 16, 25, 40/ PN6 PN10 PN16 PN25 PN40, PN64 |
|
Tipi principali |
Forgiato/Filettato/Avvitato/Piastra |
|
Tecnica di produzione |
Forgiato, trattato termicamente e lavorato |
|
Tipo di connessione/Tipo di faccia flangiata |
Faccia rialzata (RF), giunto ad anello (RTJ), faccia piatta (FF) |
|
Progettazione speciale |
Come da tuo disegno |
|
Attrezzatura |
Pressa, piegatrice, spinta, smussatrice elettrica, sabbiatrice-ecc |
proprietà meccaniche astm a105n
| Resistenza alla trazione, ksi [MPa] | Maggiore o uguale a 70 [485] |
| Limite di snervamento, ksi [MPa] | Maggiore o uguale a 36 [250] |
| Allungamento in 2", % | Maggiore o uguale a 22 |
| Riduzione dell'area,% | Maggiore o uguale a 30 |
| Durezza H, HBW | 137 Inferiore o uguale a H Inferiore o uguale a 197 |
A105 Classe 300 Dimensioni flangia Da pollici a MM
| Dimensione nominale | Diametro esterno (OD) | Diametro foro (B) | N. di fori per bulloni | Diam. foro bullone | Cerchio di bulloni (BC) | Spessore (T) | Lunghezza del mozzo (L) | Diametro mozzo (H) | Raggio del giro (R) | ca. Peso (libbre) |
| 1 | 4.25 | 1.38 | 4 | 0.625 | 3.13 | 0.563 | 0.688 | 1.938 | 0.13 | 2 |
| 1 1/4 | 4.68 | 1.72 | 4 | 0.625 | 3.50 | 0.625 | 0.813 | 2.312 | 0.19 | 3 |
| 1 1/2 | 5.00 | 1.97 | 4 | 0.625 | 3.88 | 0.688 | 0.875 | 2.563 | 0.25 | 3 |
| 2 | 6.00 | 2.46 | 4 | 0.750 | 4.75 | 0.750 | 1.000 | 3.063 | 0.31 | 5 |
| 2 1/2 | 7.00 | 2.97 | 4 | 0.750 | 5.50 | 0.875 | 1.125 | 3.563 | 0.31 | 7 |
| 3 | 7.50 | 3.60 | 4 | 0.750 | 6.00 | 0.938 | 1.188 | 4.250 | 0.38 | 8 |
| 3 1/2 | 8.50 | 4.10 | 8 | 0.750 | 7.00 | 0.938 | 1.250 | 4.812 | 0.38 | 11 |
| 4 | 9.00 | 4.60 | 8 | 0.750 | 7.50 | 0.938 | 1.312 | 5.312 | 0.44 | 13 |
| 5 | 10.00 | 5.69 | 8 | 0.875 | 8.50 | 0.938 | 1.438 | 6.438 | 0.44 | 15 |
| 6 | 11.00 | 6.75 | 8 | 0.875 | 9.50 | 1.000 | 1.562 | 7.562 | 0.50 | 18 |
| 8 | 13.50 | 8.75 | 8 | 0.875 | 11.75 | 1.125 | 1.750 | 9.688 | 0.50 | 30 |
| 10 | 16.00 | 10.92 | 12 | 1.000 | 14.25 | 1.188 | 1.938 | 12.000 | 0.50 | 42 |
| 12 | 19.00 | 12.92 | 12 | 1.000 | 17.00 | 1.250 | 2.188 | 14.375 | 0.50 | 64 |
| 14 | 21.00 | 14.19 | 12 | 1.125 | 18.75 | 1.375 | 2.250 | 15.750 | 0.50 | 90 |
| 16 | 23.50 | 16.19 | 16 | 1.125 | 21.25 | 1.438 | 2.500 | 18.000 | 0.50 | 98 |
| 18 | 25.00 | 18.20 | 16 | 1.250 | 22.75 | 1.562 | 2.688 | 19.875 | 0.50 | 125 |
| 20 | 27.50 | 20.25 | 20 | 1.250 | 25.00 | 1.688 | 2.875 | 22.000 | 0.50 | 160 |
| 24 | 32.00 | 24.25 | 20 | 1.375 | 29.50 | 1.875 | 3.250 | 26.125 | 0.50 | 212 |
| 30** | 38.75 | 30.25 | 28 | 1.375 | 36.00 | 2.125 | 3.500 | 32.750 | 0.50 | 305 |
| 36** | 46.00 | 36.25 | 32 | 1.625 | 42.75 | 2.375 | 3.750 | 39.250 | 0.50 | 440 |
Valutazione della pressione della flangia Astm A105
| Temp. grado F | Pressioni di esercizio per classe, psi | |||
| 75# | 150# | 300# | 400# | |
| -20~100 | 140 | 285 | 740 | 985 |
| 200 | 130 | 260 | 680 | 905 |
| 300 | 115 | 230 | 655 | 870 |
| 400 | 100 | 200 | 635 | 845 |
| 500 | 85 | 170 | 605 | 805 |
| 600 | 70 | 140 | 570 | 755 |
| 650 | 60 | 125 | 550 | 730 |
| 700 | - | 110 | 530 | 710 |
| 750 | - | 95 | 505 | 675 |
| 800 | - | 80 | 410 | 550 |
| 850 | - | 65 | 320 | 425 |
| 900 | - | 50 | 230 | 305 |
| 950 | - | 35 | 135 | 185 |
| 1000 | - | 20 | 85 | 115 |
flangia astm a105 asme b16 5 Pressione nominale
| Temp. grado F | Pressioni di esercizio per classe, psi | |||
| 600# | 900# | 1500# | 2500# | |
| -20~100 | 1480 | 2220 | 3705 | 6170 |
| 200 | 1360 | 2035 | 3395 | 5655 |
| 300 | 1310 | 1965 | 3270 | 5450 |
| 400 | 1265 | 1900 | 3170 | 5280 |
| 500 | 1205 | 1810 | 3015 | 5025 |
| 600 | 1135 | 1705 | 2840 | 4730 |
| 650 | 1100 | 1650 | 2745 | 4575 |
| 700 | 1060 | 1590 | 2655 | 4425 |
| 750 | 1015 | 1520 | 2535 | 4230 |
| 800 | 825 | 1235 | 2055 | 3430 |
| 850 | 640 | 955 | 1595 | 2655 |
| 900 | 460 | 690 | 1150 | 1915 |
| 950 | 275 | 410 | 685 | 1145 |
| 1000 | 170 | 255 | 430 | 715 |
Tipi di flange in acciaio al carbonio A105
- Flangia a giunto sovrapposto (LJRF)
- Flangia saldata a presa (SWRF)
- Slip-flangia (SORF)
- Flangia cieca A105 (BLRF)
- Flangia filettata
- Flangia a giunto sovrapposto (RTJF)
- Flangia del collo saldata (WNRF)
Forgiatura del materiale della flangia a105
L'acciaio al carbonio ASTM A105 può essere forgiato a temperature comprese tra 1100 e 800 gradi Celsius (2200 e 1700 gradi Fahrenheit) e quindi bonificato o normalizzato.
Trattamento termico flange in acciaio forgiato a105
ASME A105N Classe 300 e inferiore non richiede trattamento termico; le flange con un diametro interno nominale maggiore di 4 pollici possono essere trattate termicamente mediante ricottura, normalizzazione, tempra o rinvenimento.
flangia astm a 105 Ricottura
Flangia SA 105 Le parti forgiate possono essere raffreddate a meno di 480 gradi (1000 ℉) e quindi riscaldate a 750-800 gradi (da 1550 a 1700 ℉). Segue un lento raffreddamento del forno.
Domande frequenti
D: Informazioni sui prezzi delle flange in acciaio forgiato astm a105?
D: Quanto tempo richiede il tempo di consegna?
D: Esiste un servizio di esempio?
D: Qual è la quantità minima di ordine?
D: Come imballare i prodotti?
D: Paesi esportatori
D: Possiamo visitare la tua fabbrica?
R: Certo, sei sempre il benvenuto!
D: È corretto contrassegnare il mio logo sui prodotti?
R: Sì. Siamo OEM e ODM, supporto personalizzato
