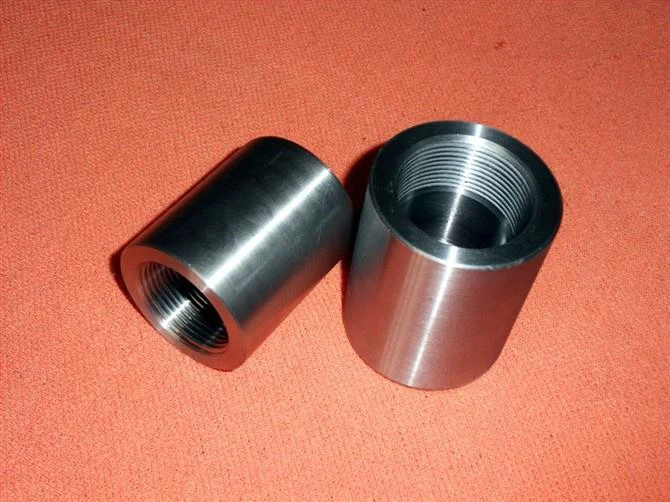

ASME B 16. 11 A 182 F 904 L N08 904 Acciaio inossidabile duplex 904 L Accoppiamento metà / pieno

ASME B 16. 11 A 182 F 904 L N08 904 Acciaio inossidabile duplex 904 L Accoppiamento metà / pieno 1 . ANSI / ASME B 16. 11 Specifiche standard di accoppiamento filettato 2. 904 Composizione chimica in acciaio inossidabile L 904 Proprietà meccaniche in acciaio inossidabile L 3. ASME B 16. 11 Materiale di accoppiamento filettato ...

Invia la tua richiesta

1.ANSI / ASME B 16. 11 Specifiche standard di accoppiamento filettato

Dimensioni	ASME 16. 11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799
Dimensione	1 / 8 ″ NB TO 4 ″ NB
Classe	3000 LBS, 6000 LBS, 9000 LBS
genere	Amplificatore&filettato (S / W); VITE (SCRD) - NPT, BSP, BSPT
Modulo	Giunto filettato, giunto filettato, semigiunto filettato
Servizi a valore aggiunto:	Zincatura a caldo, amplificatore epossidico GG; Rivestimento FBE, elettrolucidatura, sabbiatura, filettatura, saldatura
Gradi di produzione:	Acciaio inossidabile, acciaio legato, duplex, leghe di nichel, acciaio a bassa temperatura, acciaio al carbonio, nichel cupro

2.904 L Composizione chimica dei giunti in acciaio inossidabile

Grado

momento

904L

min.

max.

0.02

0.045

0.035

904 L Proprietà meccaniche dei giunti in acciaio inossidabile

Grado	Resistenza alla trazione (MPa) min	Resa di snervamento 0. 2% Proof (MPa) min	Allungamento (% in 50 mm) min	Durezza
				Rockwell B (HR B)	Brinell (HB)
904L	490	220	36	70-90 tipico	150

3.ASME B 16. 11 Materiale di accoppiamento filettato

Accoppiamento filettato forgiato in acciaio inossidabile:
ASTM A 182 F 304, F 304 L, F 306, F 316 L, F 304 H, F {{6} } S, F 309 H, F 310 S, F 310 H, F 316 TI, F 316 H, F 316 LN , F 317, F 317 L, F 321, F 321 H, F 11, F 22, F {{19} }, F 347, F 347 H, F 904 L, ASTM A 312 / A 403 TP 304, TP {{1 }} L, TP 316, TP 316 L

Amplificatore&duplex; Accoppiamento tubo filettato forgiato in acciaio super duplex:
ASTM A 182 - F 51, F 53, F 55 S 31803, S 32205, S 32550, S 32750, S 32760, S 32950.

Semigiunto filettato forgiato in acciaio al carbonio:
ASTM / ASME A 105, ASTM / ASME A 350 LF 2, ASTM / ASME A 53 GR. Un amplificatore GG; B, ASTM A 106 GR. A, B Amplificatore GG; C. API 5 L GR. B, API 5 LX 42, X 46, X 5 2, X 60, X 65 amplificatore GG; X 70. ASTM / ASME A 691 GR A, B Amplificatore GG; C

Semigiunto filettato forgiato in acciaio legato:
ASTM / ASME A 182, ASTM / ASME A 335, ASTM / ASME A 234 GR P 1, P 5, P 9 , P 1 1, P 1 2, P 22, P 23, P 9 1, ASTM / ASME A 691 GR { {3}} CR, 1 1 / 4 CR, 2 1 / 4 CR, 5 CR, 9 CR, 9 1

Semigiunto filettato forgiato in acciaio legato rame: ASTM / ASME SB 111 UNS NO. C 10100 , C 10200 , C 10300 , C 10800 , C 12000, C 12200, C 70600 C { {8}}, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)

Mezzo accoppiamento filettato forgiato in lega di nichel:
ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL {{6} }), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOY 20 / {{12 }} CB 3 ), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL {{ 20}}), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

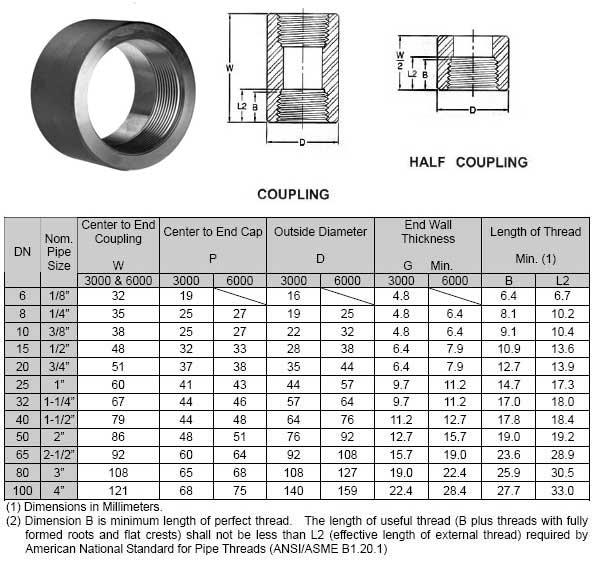

4.ANSI / ASME B 16. 11 DIMENSIONI DI ACCOPPIAMENTO FILETTATO

Tabella delle dimensioni del giunto filettato, dimensioni del mezzo giunto filettato

Classe di accoppiamento filettato 3000 Dimensioni da NPS 1 / 2 a 4

NPS	Da un capo all'altro	Al di fuori Diametro	Minimo Lunghezza della discussione
NPS	A	D	B	J
1/2	48	28	10.9	13.6
3/4	51	35	12.7	13.9
1	60	44	14.7	17.3
1.1/4	67	57	17	18
1.1/2	79	64	17.8	18.4
2	86	76	19	19.2
2.1/2	92	92	23.6	28.9
3	108	108	25.9	30.5
4	121	140	27.7	33

Mezza classe accoppiata filettata 6000 Dimensioni da NPS 1 / 2 a 4

NPS	Da un capo all'altro	Al di fuori Diametro	Minimo Lunghezza della discussione
NPS	A	D	B	J
1/2	48	38	10.9	13.6
3/4	51	44	12.7	13.9
1	60	57	14.7	17.3
1.1/4	67	64	17	18
1.1/2	79	76	17.8	18.4
2	86	92	19	19.2
2.1/2	92	108	23.6	28.9
3	108	127	25.9	30.5
4	121	159	27.7	33

Note generali:

Le dimensioni sono espresse in millimetri, se non diversamente indicato.

La dimensione (B) è la lunghezza minima della filettatura perfetta.
La lunghezza del filo utile (fili Bplus con radici completamente formate e creste piatte) non deve essere inferiore a J.

ANSI / ASME B 16. 11 Dimensioni accoppiamento filettato

Descrizione	Designazione di classe
Descrizione	2000	3000	6000
accoppiamento Mezzo accoppiamento	1/2 – 4	1/2 – 2	1/2 – 2
	1/2 – 4	1/2 – 2	1/2 – 2
	1/2 – 4	1/2 – 2	1/2 – 2
Pipe Wall	SCH 80 / XS	SCH 160	XXS

5.ASME B 16. 11 Peso accoppiato filettato

threaded-coupling-weight
