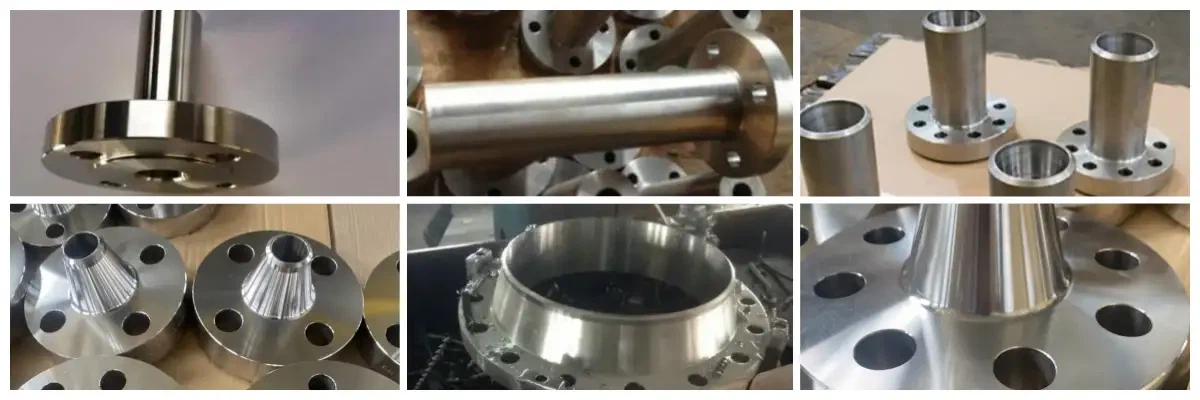

Flange ASME B16.5 Classe 150 Long Weld Neck (LWN) Prezzo, dimensioni e fornitore
Le flange ASME B16.5 Classe 150 Long Weld Neck (LWN), spesso denominate flange per ugelli, presentano un cilindro dritto e rinforzato invece di un mozzo conico. I prezzi delle flange LWN vanno da $ 15 a $ 480 per unità, a seconda delle dimensioni (da 1/2" a 24") e del tipo di materiale (acciaio al carbonio rispetto a lega inossidabile/nichel). Queste flange sono progettate per applicazioni su tubazioni e recipienti a pressione-con sollecitazioni elevate. Rispetto alle flange weld neck standard, forniscono una migliore distribuzione delle sollecitazioni e una migliore resistenza alla fatica.
- Standard: ASME B16.5, ASTM A182, ASTM A105, ASTM A350
- Caratteristiche principali: design a collo dritto, elevata tolleranza-alle sollecitazioni e facile allineamento per la saldatura dei recipienti.
- Materiali: ASTM A105 (acciaio al carbonio), A182 F316L (inossidabile) e leghe di nichel come Inconel 625.
Prezzo della flangia a collo di saldatura lungo classe 150
| Dimensione nominale del tubo (NPS) | Materiale: A105 (acciaio al carbonio) | Materiale: F316L (inossidabile) | Materiale: lega 625 (nichel) |
| 2" (Classe 150) | $18.50 - $25.00 | $55.00 - $72.00 | $320.00 - $410.00 |
| 4" (Classe 150) | $42.00 - $58.00 | $115.00 - $145.00 | $780.00 - $950.00 |
| 8" (Classe 150) | $110.00 - $155.00 | $340.00 - $420.00 | $1,800.00 - $2,200.00 |
| 12" (Classe 150) | $230.00 - $310.00 | $780.00 - $920.00 | Contattare per un preventivo |
Per favore fatemi sapere le dimensioni della flangia e la quantità di cui avete bisogno e vi fornirò un filepreventivo gratuitoProprio adesso!
Le flange ASME B16.5 Classe 150 sono comunemente utilizzate nei sistemi di tubazioni. Le flange ASME B16.5 LWN sono note per le loro prestazioni e affidabilità superiori, che le rendono la scelta ideale per un'ampia gamma di applicazioni. In particolare, le flange Long Welding Neck (LWN) sono molto apprezzate in settori quali quello del petrolio e del gas, chimico e petrolchimico grazie al loro design unico e ai valori nominali di pressione e temperatura elevati.
Le flange LWN sono caratterizzate da un collo lungo che si assottiglia gradualmente verso il basso verso la faccia della flangia, consentendo una facile transizione della tubazione di processo alla flangia. Questo design riduce significativamente la concentrazione delle sollecitazioni nel giunto, aumentando la resistenza complessiva della connessione. La transizione graduale riduce anche la possibilità di erosione, corrosione e turbolenza nel sistema. Ciò rende le flange LWN ASME B16.5 Classe 150 la scelta ideale per l'uso in applicazioni ad alto-stress, in particolare quelle che coinvolgono fluidi o gas soggetti a corrosione.
Flange ASME B16.5 Classe 150 LWNsono progettati per soddisfare i requisiti ASME B16.5, uno standard stabilito dall'American Society of Mechanical Engineers (ASME). Lo standard ASME per flange specifica le dimensioni, i materiali, la marcatura e le tolleranze per le flange standard statunitensi-come la Classe 150. Ciò significa che le flange ASME B16.5 Classe 150 LWN sono adatte per l'uso in una varietà di applicazioni e settori.
Materiali delle flange ASME B16.5 Classe 150 LWN
Le flange ASME B16.5 Classe 150 LWN sono disponibili in un'ampia gamma di materiali, tra cui acciaio al carbonio, acciaio inossidabile e acciaio legato. La scelta del materiale dipenderà dall'applicazione prevista e dalle proprietà richieste per tale applicazione. Ad esempio, le flange in acciaio al carbonio sono più comunemente utilizzate per applicazioni a bassa-pressione, mentre le flange in acciaio inossidabile e acciaio legato sono utilizzate per applicazioni ad alta-pressione e alta-temperatura.
Anche le specifiche per le flange ASME B16.5 Classe 150 LWN variano ampiamente, a seconda del materiale, delle dimensioni e della classificazione. Ad esempio, la temperatura massima per le flange in acciaio al carbonio è solitamente di circa 400 gradi F, mentre la temperatura massima per le flange in acciaio inossidabile o acciaio legato può essere ben superiore a 1000 gradi F. La pressione consentita per queste flange a collo di saldatura lungo può variare da 285 psi a 1275 psi, a seconda delle dimensioni e del materiale.
Flange ASME B16.5 Classe 150 LWN: installazione
Una corretta installazione e manutenzione sono fondamentali per garantire la longevità e l'affidabilità delle flange ASME B16.5 Classe 150 LWN. Il processo di installazione deve essere eseguito da professionisti qualificati che abbiano una buona conoscenza della flangia e del sistema di tubazioni. La flangia LWN ASME 150 deve essere installata seguendo le istruzioni del produttore e con i livelli di coppia consigliati.
Anche la manutenzione regolare è fondamentale per mantenere in buone condizioni le flange LWN ASME B16.5 Classe 150. Ciò può includere ispezioni regolari per verificare la presenza di corrosione o erosione, pulizia e riserraggio. Se si riscontrano danni o usura, la flangia ASME 300LB deve essere riparata o sostituita il prima possibile per evitare il rischio di guasto.
Le flange ASME B16.5 Classe 150 LWN sono una soluzione affidabile ed efficiente per un'ampia gamma di applicazioni. Il loro design esclusivo e i valori nominali di alta-pressione e temperatura li rendono la scelta ideale per l'uso in applicazioni ad-stress elevato. Con una corretta installazione e manutenzione, possono garantire anni di servizio affidabile, contribuendo a garantire il funzionamento regolare e sicuro dei sistemi di tubazioni.
Zhengzhou Huitong Pipeline Equipment Co., Ltd. Certificazioni:
✅ ISO 9001:2015
✅MTC 10204 3.1 3.2
✅100% PMI (Identificazione Positiva del Materiale)
✅Test ad ultrasuoni (secondo ASME VIII)
✅Ispezione-di terze parti (SGS/BV/DNV/LR)
✅NACE MR0175/ISO 15156

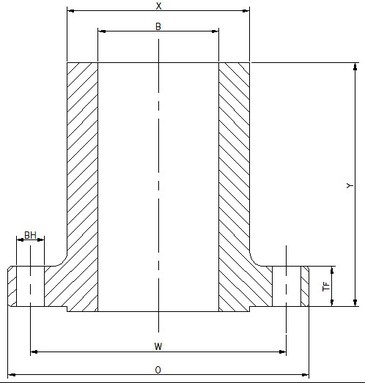

Dimensioni ASME B16.5 flangia a collo di saldatura lungo classe 150
|
ASME B16.5 Flangia a collo lungo con saldatura Classe 150 LBS Dimensioni (mm) |
||||||||
|
NPS |
O |
TF |
X |
B |
Y |
W |
BH |
Fori |
|
1/2″ |
88.9 |
9.7 |
30.2 |
12.7 |
228.6 |
60.5 |
15.9 |
4 |
|
3/4″ |
98.6 |
11.2 |
38.1 |
19.1 |
228.6 |
69.9 |
15.9 |
4 |
|
1″ |
108.0 |
12.7 |
49.3 |
25.4 |
228.6 |
79.2 |
15.9 |
4 |
|
1-1/4″ |
117.5 |
14.2 |
58.7 |
31.8 |
228.6 |
88.9 |
15.9 |
4 |
|
1-1/2″ |
127.0 |
15.7 |
65.0 |
38.1 |
228.6 |
98.6 |
15.9 |
4 |
|
2″ |
152.4 |
17.5 |
77.7 |
50.8 |
228.6 |
120.7 |
19.1 |
4 |
|
2-1/2″ |
177.8 |
20.6 |
90.4 |
63.5 |
228.6 |
139.7 |
19.1 |
4 |
|
3″ |
190.5 |
22.4 |
108.0 |
76.2 |
228.6 |
152.4 |
19.1 |
4 |
|
3-1/2″ |
215.9 |
22.4 |
122.2 |
88.9 |
228.6 |
177.8 |
19.1 |
8 |
|
4″ |
228.6 |
22.4 |
134.9 |
101.6 |
228.6 |
190.5 |
19.1 |
8 |
|
5″ |
254.0 |
22.4 |
163.6 |
127.0 |
304.8 |
215.9 |
22.2 |
8 |
|
6″ |
279.4 |
23.9 |
192.0 |
152.4 |
304.8 |
241.3 |
22.2 |
8 |
|
8″ |
342.9 |
26.9 |
246.1 |
203.2 |
304.8 |
298.5 |
22.2 |
8 |
|
10″ |
406.4 |
28.4 |
304.8 |
254.0 |
304.8 |
362.0 |
25.4 |
12 |
|
12″ |
482.6 |
30.2 |
365.3 |
304.8 |
304.8 |
431.8 |
25.4 |
12 |
|
14″ |
533.4 |
33.3 |
400.1 |
355.6 |
304.8 |
476.3 |
28.6 |
12 |
|
16″ |
596.9 |
35.1 |
457.2 |
406.4 |
304.8 |
539.8 |
28.6 |
16 |
|
18″ |
635.0 |
38.1 |
505.0 |
457.2 |
304.8 |
577.9 |
31.8 |
16 |
|
20″ |
698.5 |
41.1 |
558.8 |
508.0 |
304.8 |
635.0 |
31.8 |
20 |
|
24″ |
812.8 |
46.0 |
663.4 |
609.6 |
304.8 |
749.3 |
34.9 |
20 |
Dimensioni comuni della flangia ASME B16.5 Classe 150 LWN
| NPS (pollici) | Diametro esterno (D) | Diametro del cerchio dei bulloni | Numero di fori per bulloni | Lunghezza attraverso il mozzo (L) |
| 1/2" | 3,50" (90 mm) | 2.38" | 4 | 9" (standard) |
| 1" | 4,25" (110 mm) | 3.12" | 4 | 9" (standard) |
| 2" | 6,00" (150 mm) | 4.75" | 4 | 9" (standard) |
| 6" | 11,00" (280 mm) | 9.50" | 8 | 12" (standard) |
| 12" | 19,00" (485 mm) | 17.00" | 12 | 12" (standard) |
LWN contro WN
| Caratteristica | Collo di saldatura lungo (LWN) | Collo di saldatura standard (WN) |
| Forma del collo | Canna dritta e spessa | Mozzo conico |
| Connessione | Direttamente alla nave/serbatoio | Saldato prima a un tubo |
| Costo | 2x - 4x più alto | Economico |
| Utilizzo | Ugelli per aree-ad alto stress | Sistemi di tubazioni generali |
Domande frequenti:
1. Che cos'è una flangia ASME B16.5 Long Weld Neck (LWN)?
Una flangia LWN è un componente forgiato specializzato caratterizzato da un collo cilindrico diritto esteso (barile) invece del collo rastremato presente sulle flange Weld Neck standard.
2. Perché utilizzare una flangia Long Weld Neck (LWN) anziché una flangia Weld Neck (WN)?
Le flange LWN vengono utilizzate principalmente come ugelli per recipienti a pressione, serbatoi e scambiatori di calore. A differenza delle flange WN standard che richiedono una lunghezza di tubo separata su cui saldare, il cilindro esteso dell'LWN agisce come un proprio ugello, riducendo il numero di cordoni di saldatura e migliorando l'integrità strutturale.
3. Quali sono i materiali comuni per le flange ASME B16.5 LWN?
ASTM A105(acciaio al carbonio) per servizi generali, ASTM A182 F304L/F316L (acciaio inossidabile) per resistenza alla corrosione eASTM A350LF2per applicazioni a bassa-temperatura. Le superleghe come Inconel o Monel vengono utilizzate per ugelli chimici altamente corrosivi.
4. Qual è la fascia di prezzo tipica per una flangia LWN Classe 150 da 4 pollici?
Un acciaio al carbonio A105 standard da 4 pollici Classe 150 LWN (lunghezza 9 pollici) costa in genere tra $ 120 e $ 250. L'acciaio inossidabile (F316L) può variare da $ 450 a $ 900 a causa dei costi del materiale e della complessità della lavorazione.
5. Le flange LWN possono essere utilizzate nel servizio con vapore ad alta-temperatura?
Sì, ma la pressione nominale diminuisce notevolmente all'aumentare della temperatura. Ad esempio, una flangia di Classe 150 classificata a 285 psi a 100 gradi F può essere classificata solo per 170 psi a 400 gradi F. Per il vapore ad alta-temperatura, gli ingegneri spesso passano alla Classe 300 o alla Classe 600.
6. Cos'è il "mozzo dritto" rispetto al "mozzo conico" nelle flange LWN?
Le flange LWN hanno un mozzo dritto (cilindrico), motivo per cui vengono spesso chiamate "flange con ugello". Le flange Weld Neck standard hanno un mozzo conico per trasferire la sollecitazione al tubo collegato.
7. Quali sono le cause più comuni di guasto nelle installazioni con flangia LWN?
Di solito il guasto si verifica nell'interfaccia di saldatura-a-shell. Se il processo di saldatura (solitamente una saldatura con scanalatura a penetrazione completa) non viene eseguito correttamente o se il rinforzo è insufficiente per la pressione interna del recipiente, possono verificarsi fessurazioni da stress localizzate alla giunzione tra la canna e la parete del recipiente.
8. Le flange LWN sono coperte dalla norma ASME B16.47?
Solo per grandi diametri.ASME B16.5copre le flange LWN da NPS 1/2 a NPS 24. Per ugelli più grandi di 24 pollici, le dimensioni e i valori nominali devono seguireASME B16.47 Serie AOSerie B.
